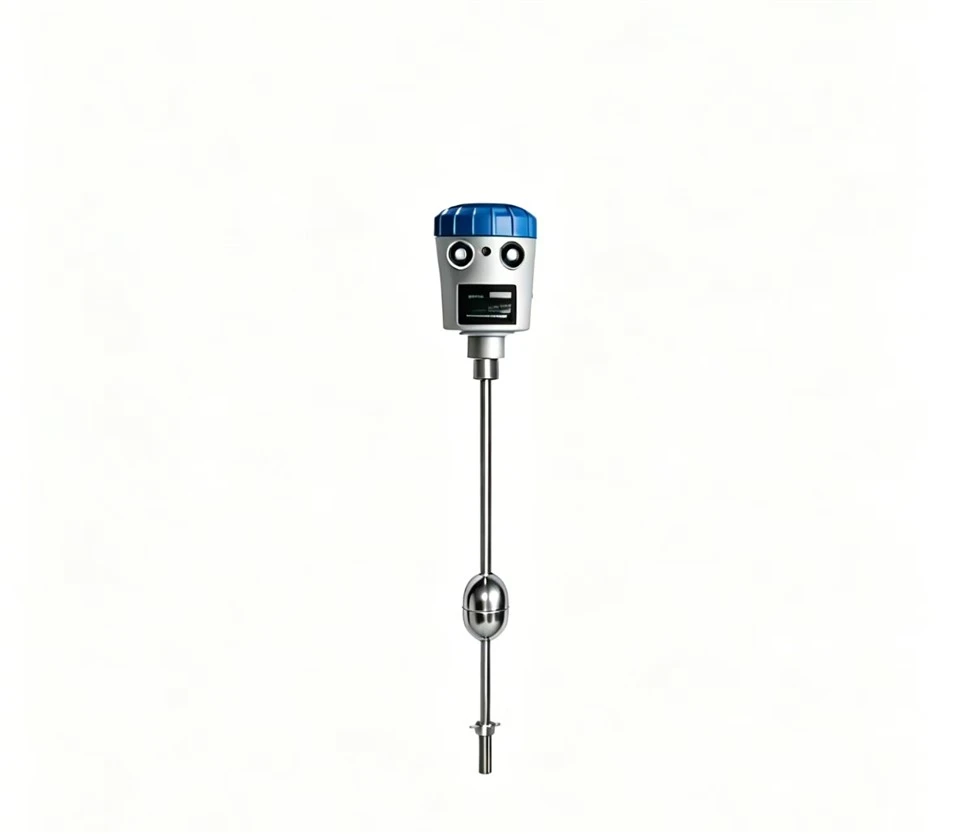

SLDL7100 Series MagScan Từ giảo

Solidat Application Technologies Ltd. là một trong những nhà sản xuất và cung cấp hàng đầu về từ giảo magscan dòng sldl7100 ở Trung Quốc, cũng hỗ trợ dịch vụ tùy chỉnh. Xin vui lòng mua sản phẩm chất lượng cao trong kho ở đây và nhận báo giá từ nhà máy của chúng tôi. Dịch vụ tốt và giá cả hợp lý có sẵn.



1. Tổng quan về sản phẩm

Máy đo mức từ giảo MagScan dòng SLDL7100 là một thiết bị đo liên tục-cao cấp do SOLIDAT chế tạo để đo chất lỏng có độ chính xác-cao. Dựa trên hiệu ứng từ giảo và nguyên tắc chênh lệch-thời gian, nó có thể đo chính xác mức chất lỏng, mức bề mặt, nhiệt độ đa-điểm và nhiệt độ trung bình cùng một lúc. Nó có những ưu điểm cốt lõi là-độ chính xác cực cao, tuổi thọ cao, chống cháy nổ-, chịu nhiệt độ cao và áp suất cao, chống-nhiễu và{10}}không cần bảo trì. Nó được sử dụng rộng rãi trong kho xăng dầu, hóa chất, dầu khí, hóa chất tốt, thực phẩm và dược phẩm, năng lượng điện và các ngành công nghiệp khác để đáp ứng nhu cầu giám sát giao diện và mức chất lỏng liên tục trong chất lỏng sạch, môi trường ăn mòn, nhiệt độ cao và môi trường áp suất cao, điều kiện làm việc dễ cháy và nổ. Đây là giải pháp đo lường có độ chính xác cao{13}}lý tưởng để thanh toán thương mại, đo lường bồn chứa và kiểm soát quy trình.

2. Nguyên tắc làm việc

Máy đo mức từ giảo dòng SLDL7100 bao gồm một ngăn điện tử, một thanh đầu dò dây dẫn sóng và một phao có vòng từ tính.

Khi hoạt động, các thành phần điện tử của cảm biến sẽ tác dụng một dòng xung kích thích vào dây dẫn sóng, dòng điện này truyền dọc theo dây dẫn sóng và tạo thành xung từ trường xung quanh nó.

Phao bên ngoài thanh thăm dò nổi lên xuống theo mức chất lỏng và vòng từ vĩnh cửu bên trong phao tạo thành từ trường cố định.

Khi từ trường xung gặp từ trường vòng từ ở vị trí phao, sự thay đổi đột ngột của từ trường làm cho dây dẫn sóng làm bằng vật liệu từ giảo tạo ra xung sóng xoắn.

Sóng xoắn được truyền trở lại ngăn điện tử dọc theo dây dẫn sóng với tốc độ cố định và được phát hiện.

Bằng cách đo chính xác chênh lệch thời gian giữa xung kích thích và xung phản hồi, vị trí của phao, tức là chiều cao thực của mức chất lỏng và mức giao diện, được tính toán trực tiếp. Quá trình đo không bị mài mòn cơ học, không bị trôi và có độ ổn định{1}}lâu dài.

3. Tính năng sản phẩm

Độ chính xác đo cực cao-

Độ chính xác của phép đo mức chất lỏng là ±0,5mm, độ chính xác của phép đo mức giao diện là ±1mm và độ phân giải độ cao là ±0,01mm, đáp ứng các yêu cầu về đo lường thương mại và kiểm soát-độ chính xác cao.

Đo đồng thời nhiều{0}}thông số

Một thiết bị có thể xuất ra mức chất lỏng, mức giao diện, nhiệt độ 5 điểm và nhiệt độ trung bình cùng lúc, hỗ trợ bù nhiệt độ thể tích và đơn giản hóa cấu hình hệ thống.

Thiết kế không-tiếp xúc và-không mài mòn

Không có ma sát cơ học giữa phao và cần thăm dò, không có bộ phận bị mòn, tuổi thọ lâu dài và gần như không cần bảo trì-.

Khả năng thích ứng mạnh mẽ với điều kiện làm việc khắc nghiệt

Nhiệt độ hoạt động là -40 độ ~+427 độ và khả năng chịu áp suất tối đa là 207bar, phù hợp với các tình huống nhiệt độ cao, áp suất cao và bể chứa sâu.

Chống cháy nổ-và có độ an toàn cao

Tuân thủ chứng nhận tổng hợp chống cháy và an toàn nội tại Exd(ia)ICT6, nguồn điện áp thấp- 24V, chống sét, chống đột biến điện và chống nhiễu điện từ.

Gỡ lỗi và sử dụng thuận tiện

Hỗ trợ giao diện đa ngôn ngữ, được trang bị chức năng hiển thị tiếng vang và có thể đưa vào sử dụng nhanh chóng mà không cần hiệu chỉnh phức tạp.

Giao diện truyền thông toàn diện

Hỗ trợ HART, Modbus, Profibus PA, Foundation Fieldbus, GPRS, CDMA và Bluetooth, kết nối liền mạch với hệ thống DCS và SCADA.

Lựa chọn cấu trúc phong phú

SLDL7110 cứng nhắc và SLDL7120 linh hoạt có sẵn để thích ứng với các phạm vi và không gian lắp đặt khác nhau.

Thiết kế an toàn dầu khí

Tấm nổi bịt kín tuyệt vời, giảm sự bay hơi của môi trường, hỗ trợ chức năng phát hiện rò rỉ bể chứa và nâng cao mức độ an toàn của khu vực lưu trữ.

4. Thông số kỹ thuật

Nguyên lý đo Hiệu ứng từ giảo

Độ chính xác đo mức ± 0,5mm

Độ chính xác đo giao diện ± 1mm

Độ chính xác đo nhiệt độ ＜ 0,2 độ

Độ phân giải chiều cao ± 0,01mm

Model và phạm vi đo SLDL7110 loại cứng 0~5m, SLDL7120 loại linh hoạt 0~20m

Cấu hình đo nhiệt độ Đo nhiệt độ RTD 5 điểm, hỗ trợ bù nhiệt độ âm lượng

Nhiệt độ hoạt động -40 độ ~ +427 độ

Áp suất danh định Lên tới 207bar

Khoảng cách truyền tối đa của đầu dò 305m

Điện áp nguồn 24VDC

Điện năng tiêu thụ Nhỏ hơn hoặc bằng 2W

Chống cháy nổ-cấp Exd(ia)ICT6

Cấp bảo vệ IP67

Đầu ra tín hiệu 4~20mA+HART, RS485, Modbus, Profibus PA, Foundation Fieldbus, Bluetooth, GPRS, CDMA

Thời gian đáp ứng ＜ 1s

Độ ổn định lâu dài-Nhỏ hơn hoặc bằng ±0,05%FS/năm

Phương pháp lắp đặt Mặt bích và ren gắn-trên cùng, có thể được lắp đặt mà không cần đổ hết bình và có thể lắp trực tiếp bể chứa bằng lỗ đèn

Phương tiện áp dụng Sản phẩm dầu, chất lỏng hóa học, nước tinh khiết, chất lỏng ăn mòn, dầu truyền nhiệt ở nhiệt độ cao, v.v.

5. Hướng dẫn cài đặt

Phương pháp cài đặt

Lắp đặt theo chiều dọc được gắn trên đỉnh là phương pháp được khuyến nghị, cố định trên mặt trên của bể bằng mặt bích hoặc ren, đầu dò được đưa thẳng đứng vào môi trường và góc nghiêng không quá 5 độ.

Có thể hoàn tất quá trình cài đặt miễn phí-bể rỗng-mà không cần tắt máy và đổ hết nước, giúp giảm đáng kể chi phí xây dựng và rủi ro về thời gian ngừng hoạt động.

Để lắp đặt trong điều kiện khuấy và va đập, có thể lắp một vách ngăn ở phía dưới để ổn định mức chất lỏng khi có dao động nhẹ, đồng thời phải lắp đặt ống bảo vệ hoặc ống sàng có lỗ cân bằng áp suất đối với những biến động nghiêm trọng để đảm bảo mức chất lỏng ổn định bên trong và bên ngoài ống, bảo vệ đầu dò và cải thiện độ ổn định của phép đo.

Điểm lắp đặt

Đầu dò phải được giữ thẳng đứng để tránh bị uốn cong và đùn ra.

Không có chướng ngại vật trong khu vực di chuyển của phao để đảm bảo chuyển động lên xuống trơn tru.

Mặt bích được bịt kín một cách đáng tin cậy và miếng đệm kín phù hợp với môi trường được chọn.

Vỏ thiết bị được nối đất chắc chắn để cải thiện khả năng chống sét và chống{0}}nhiễu.

Hệ thống dây điện phải tuân thủ nghiêm ngặt các thông số kỹ thuật chống cháy-, không được để dây hở và đầu nối chống thấm nước phải được lắp đặt ngoài trời.

6. Các kịch bản ứng dụng điển hình

Công nghiệp hóa dầu

Đo-có độ chính xác cao về mức chất lỏng và mức tiếp xúc trong bể chứa dầu thô, bể chứa dầu sản phẩm, bể nguyên liệu hóa học, bình phản ứng và thiết bị phân tách.

Kho chứa dầu khí

Bể mái nổi, bể vòm, bể chứa ngầm, hỗ trợ chống bay hơi và giám sát rò rỉ.

Công nghiệp hóa chất tốt

Đo liên tục các chất lỏng ăn mòn, dung môi hữu cơ, vật liệu có độ tinh khiết cao, bể chứa axit và kiềm.

Ngành thực phẩm và dược phẩm

Giám sát mức chất lỏng của bể trộn chất lỏng hợp vệ sinh, bể chứa chất lỏng và môi trường vô trùng.

Năng lượng điện

Bể chứa dầu truyền nhiệt, trạm dầu thủy lực, bồn chứa dầu bôi trơn, hệ thống định lượng xử lý nước.

Điều kiện làm việc ở nhiệt độ cao và áp suất cao

Kiểm soát mức chất lỏng của thiết bị phản ứng ở nhiệt độ-cao, bể chứa áp suất-cao và hệ thống môi trường nhiệt.

7. Sau{1}}Bán hàng & Dịch vụ

Hỗ trợ kỹ thuật chuyên nghiệp:Cung cấp-các dịch vụ hướng dẫn cài đặt, chạy thử và cài đặt thông số một lần

Chi phí bảo trì thấp: Chức năng-tự làm sạch, không cần thay thế thường xuyên các bộ phận dễ bị tổn thương, giảm khối lượng công việc bảo trì

Mạng lưới hậu mãi{0}}toàn cầu:Solidat Ứng dụng Technologies có đội ngũ hậu mãi-chuyên nghiệp để cung cấp hỗ trợ kỹ thuật và cung cấp phụ tùng thay thế kịp thời

Dịch vụ tùy chỉnh: Hỗ trợ tùy chỉnh với độ chính xác cao và thiết kế giải pháp được cá nhân hóa theo nhu cầu tại chỗ của khách hàng-
